คู่มือการใช้จูนเนอร์ MT-C06
คุณลักษณะและวิธีการใช้
- สินค้าชิ้นนี้ต้องใช้คู่กับปุ่มปรับระดับเสียง(Volume)ของตัวกีต้าร์
- MT-C06ได้ถูกออกแบบสำหรับใส่วงแหวนไว้ใต้ปุ่มปรับระดับเสียงเพื่อแสดงเสียงของตัวโน๊ตที่ได้ยินและยังแสดงสถานะของตัวโน๊ต เช่น เสียงแฟล๊ต(b) เสียงชาร์ป(#) หรือตั้งตรง(OK)
- ทุกครั้งที่คุณดีดสายกีต้าร์เพื่อตั้งสายกีต้าร์ สัญญาณจะถูกส่งผ่านปิ๊คอัพแล้วเสียงตัวโน๊ตและ สถานะต่างๆจะถูกแสดงด้วยแสงLEDบนขอบหน้าจอวงแหวน
- ดึงปุ่มปรับระดับเสียงขึ้นเพื่อเริ่มการตั้งเสียงสายกีต้าร์และตัดเสียงที่ออกไปยังตู้แอมป์ กดปุ่มปรับระดับเสียงลงเพื่อหยุดใช้งานเครื่องตั้งสายกีต้าร์และคืนสัญญาณเสียงกีต้าร์ให้ตู้แอมป์
- เครื่องตั้งเสียงสายกีต้าร์(Tuner)รุ่นนี้ใช้แบตเตอรี่ขนาด 9 โวลต์ และผู้ใช้สามารถแปลี่ยนแบตเตอรี่ได้เองเมื่อพลังงานหมด
วิธีการติดตั้ง MT-C06
- แกะจุกวอลลุ่มเก่าออกจากตัวกีต้าร์ก่อน
- จากนั้นค่อยๆยกชุดปิ๊กการ์ดออกทั้งแผง และแกะตัววอลลุ่มที่ติดมากับตัวกีต้าร์ออก
- ตัดสายที่เป็นสายกราวน์ทั้ง 3 เส้นออกก่อน รวมทั้งตัดสาย Input / Output จากวอลลุ่มเดิมออกด้วยเช่นกัน
- จากนั้นร้อยสายแพร์ที่มีซ็อกเก็ตติดอยู่ เข้าไปในตัวรูวอลลุ่มช่องแรกที่เอาออกไปก่อนหน้านี้
- นำตัววอลลุ่มที่ใช้ตัดเสียงให้เป็นเครื่องตั้งสาย ดันเข้าไปจากด้านใต้ สอดให้ผ่านทะลุแผ่นปิ๊กการ์ดและใส่แหวนพลาสติกใสรองด้านใต้ วางทับด้วยฝาแผ่นปริ้นท์ วงแหวนและวงแหวนหน้าจอตามลำดับ
พร้อมกับวางทับด้วยแหวนเหล็กและขันล๊อกน๊อตตัวเมีย เพื่อไม่ให้แผ่นปริ้นท์วงแหวนและวงแหวนหน้าจอขยับ
- จากนั้นต่อสายแพร์ เข้ากับสายที่ต่อมาจากพ็อทวอลลุ่มให้แน่นสนิท
- เอาสายที่เป็นตัวไฟจากซีเล็กเตอร์ เข้าไปในขาที่สองที่ว่าง ซึ่งจะมีอยู่ขาเดียวที่ว่างอยู่
- นำสายสัญญาณเข้าไปในขากลางของตัวพ็อทวอลลุ่ม ซึ่งจะว่างอยู่ตรงกลางด้านล่าง
- จากนั้นนำสายกราวน์ทั้ง 3 เส้น มาติดไว้บนพ็อทวอลลุ่ม
- เก็บสายกราว์นของปิ๊กอัพทั้งสามเส้นที่ตัดไปไว้หลังวอลลุ่ม และเสียบสายซ็อกเก็ตผ่านช่องรูในรังถ่าน ติดถ่าน 9V เข้ากับขั้วบวกลบของสายซ็อกเก็ต ใส่ถ่านในรังถ่านและปิดฝารังถ่าน
- เสียบซ็อกเก็ตของตัวถ่านกับพ็อทวอลลุ่มเข้าด้วยกัน จากนั้นซ่อนรังถ่านไว้ระหว่างตัวพ๊อทวอลลุ่มกับซีเล็กเตอร์ จากนั้นเก็บสายต่างๆให้เรียบร้อยเพื่อไม่ให้สายถูกทับ
- ใส่ปิ๊กการ์ดคืนตัวกีต้าร์ และขันน๊อตรอบๆปิ๊กการ์ดคืนให้ครบ
- ชมวิธีการติดตั้งผ่าน VIDEO
ขั้นตอนการตั้งเสียงสายกีต้าร์ (Tuning)
- ดึงปุ่มปรับระดับเสียงขึ้นจะเป็นการเริ่มตั้งสายกีต้าร์
- ดีดสายกีต้าร์เพื่อปรับเสียงตามที่ต้องการและแสงไฟ LED จะโชว์เสียงโน๊ตหน้าจอ A,B,C,D,E,F หรือ G
- ปรับสายกีต้าร์จนกระทั่งได้เสียงโน๊ตที่ต้องการแสดงบนหน้าจอ
- ถ้าไฟกะพริบสีแดงที่แฟลต ให้ปรับสายกีต้าร์ให้ตึงขึ้น ไฟจะกระพริบเร็วขึ้นเมื่อเสียงตัวโน๊ตใกล้เคียงกับเสียงที่ถูกต้อง
- ถ้าไฟกะพริบสีแดงที่ชาร์ป ให้ปรับสายกีต้าร์ให้หย่อนลง ไฟจะกระพริบเร็วขึ้นเมื่อเสียงตัวโน๊ตใกล้เคียงกับเสียงที่ถูกต้อง
- เสียงตัวโน๊ตที่ตั้งเสียงถูกต้องจะมีไฟสีเขียวกะพริบขึ้นบนตัวหนังสือ OK
- ปรับสายกีต้าร์ตามขั้นตอนดังกล่าว กับสายเส้นอื่นๆเช่นกัน
- ถ้าจะปรับเสียงสูง อย่างเช่น F# ให้ปรับสายจนกระทั่งไฟเขียวขึ้นบน OK และไฟเหลืองกะพริบขื้นบน#
- กดปุ่มปรับระดับเสียงลงเพื่อเป็นการปิดเครื่องตั้งเสียงสายกีต้าร์

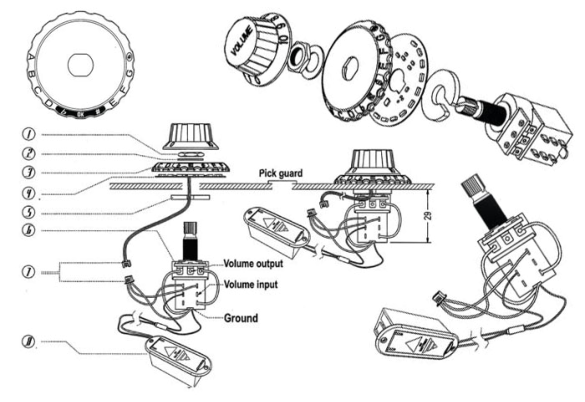

อุปกรณ์
- น๊อตตัวเมีย
- วงแหวนเหล็ก
- วงแหวนหน้าจอ
- วงแหวนแผ่นปริ๊นท์ LED
- วงแหวนพลาสติกใส
- พ็อต/สวิตช์
- สายแพ
- รังถ่าน
|
|
|
| |
|
